1.背景
2. Binder驱动数据结构

1.背景

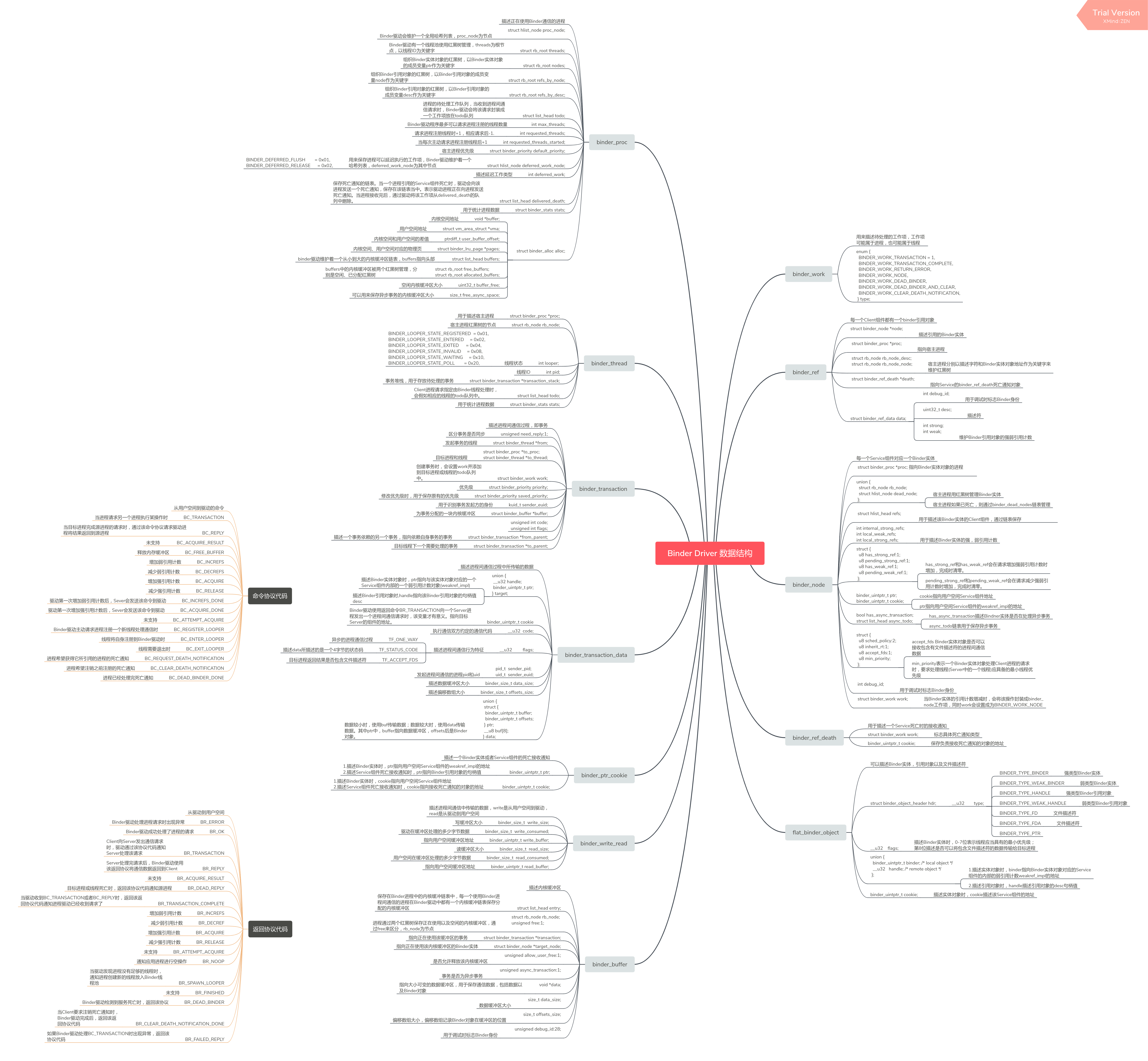

本文主要希望通过图解的方式梳理清楚Binder驱动的数据结构和基本操作流程,帮助理解Binder通信的本质。首先展示一张 Binder数据结构的合集图:

大图链接 binder_proc

2. Binder驱动数据结构

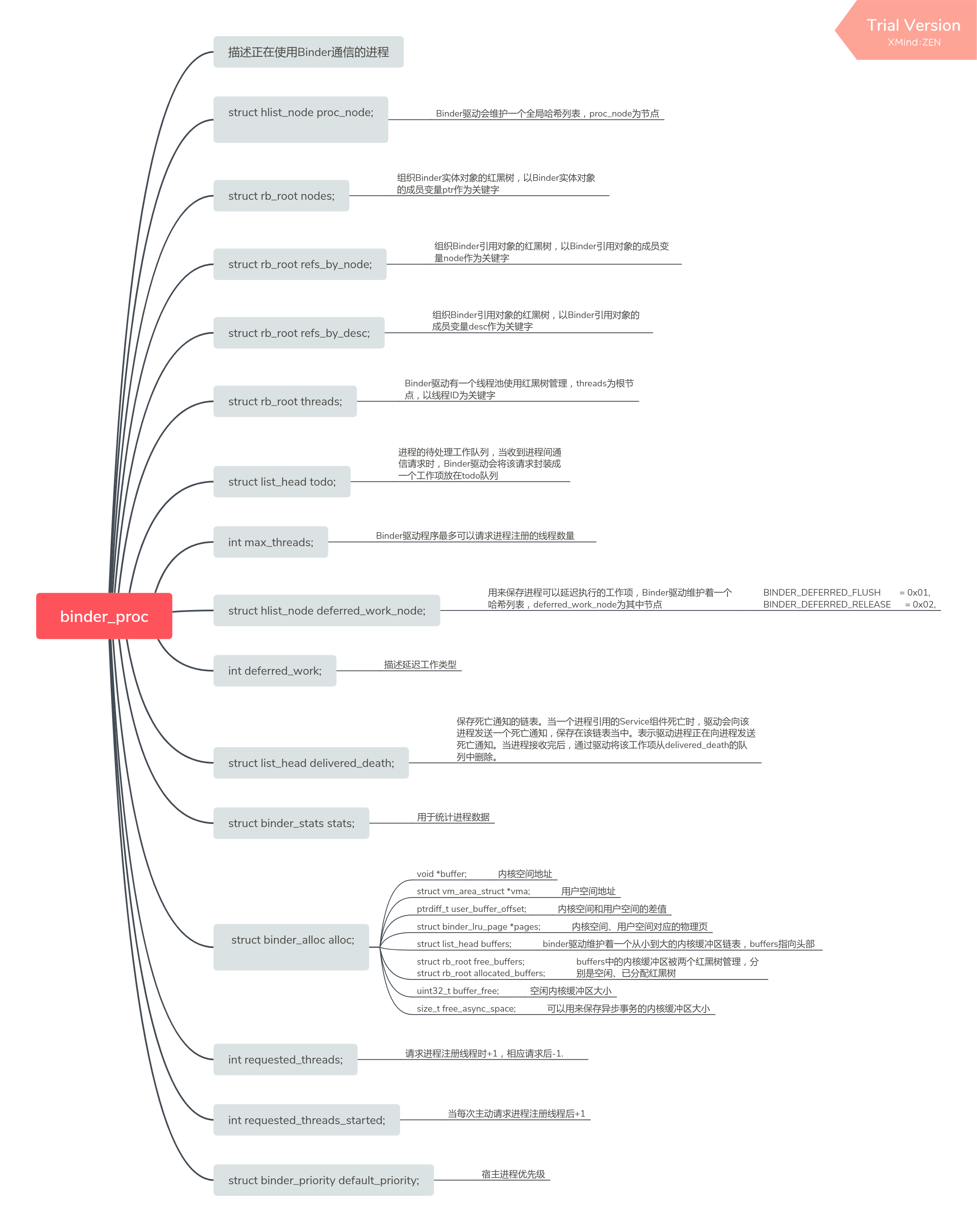

2.1 `binder_proc`

大图链接 binder_proc

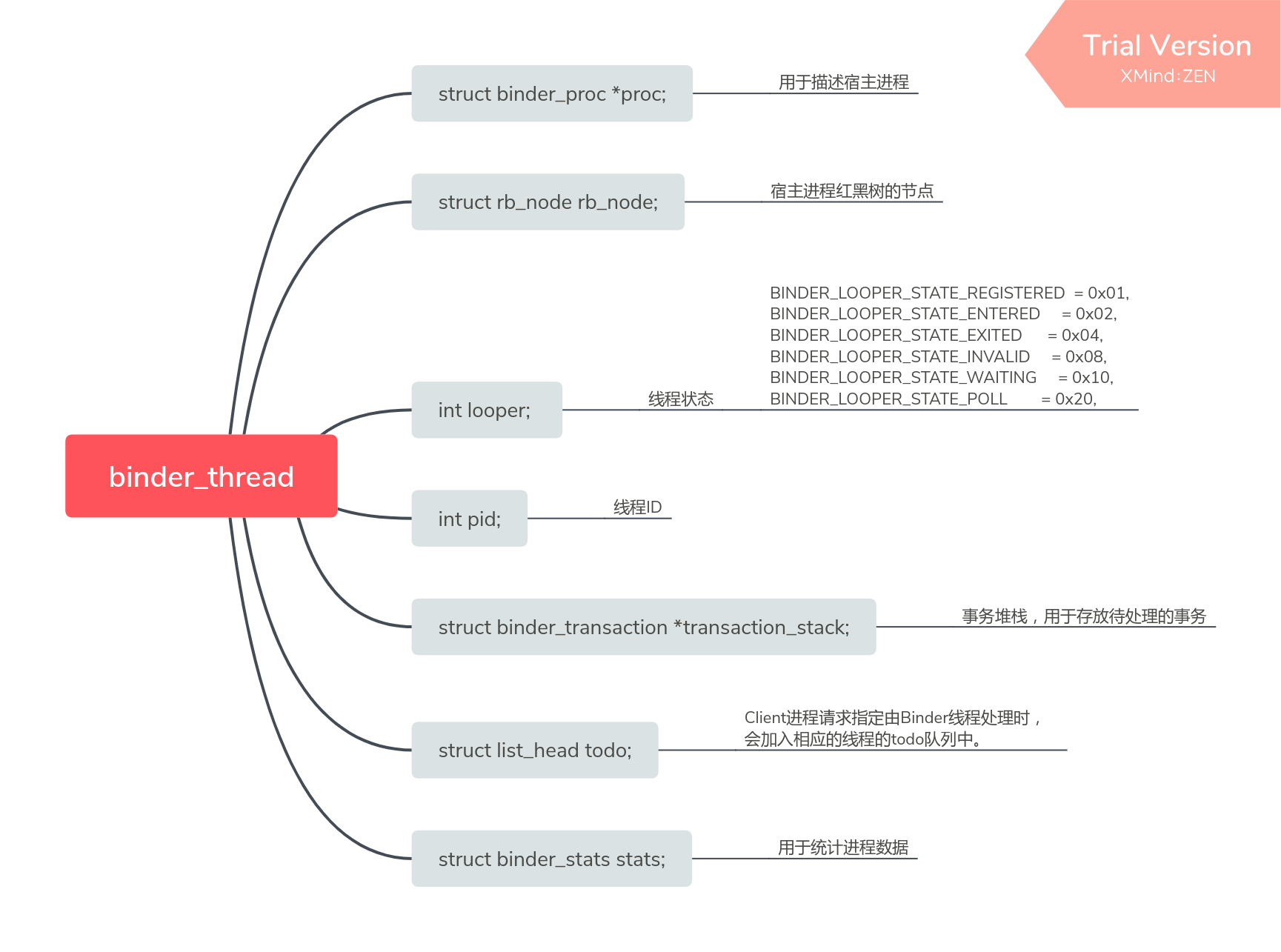

2.2 `binder_thread`

大图链接 binder_thread

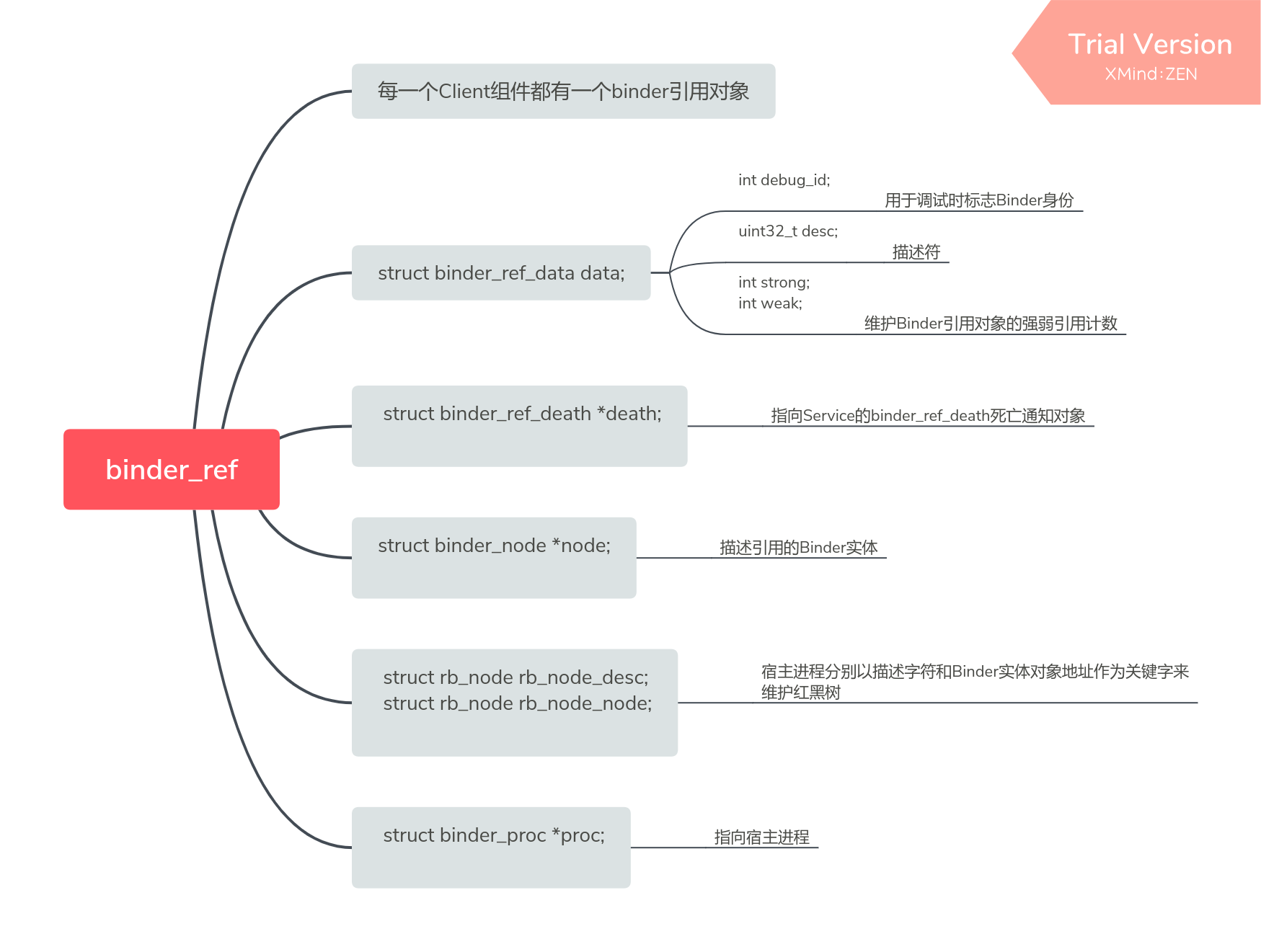

2.3 `binder_ref`

大图链接 binder_ref

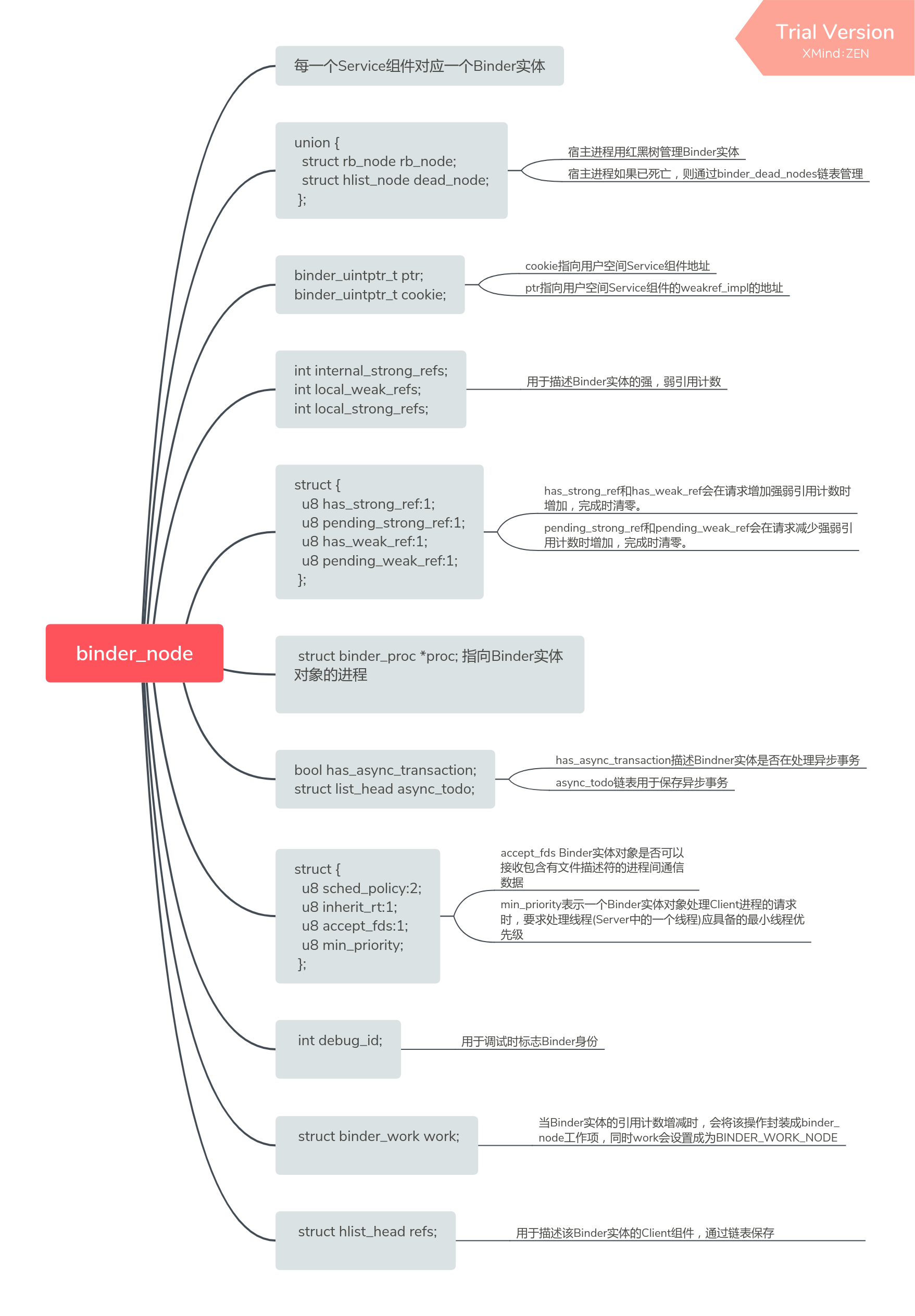

2.4 `binder_node`

大图链接 binder_node

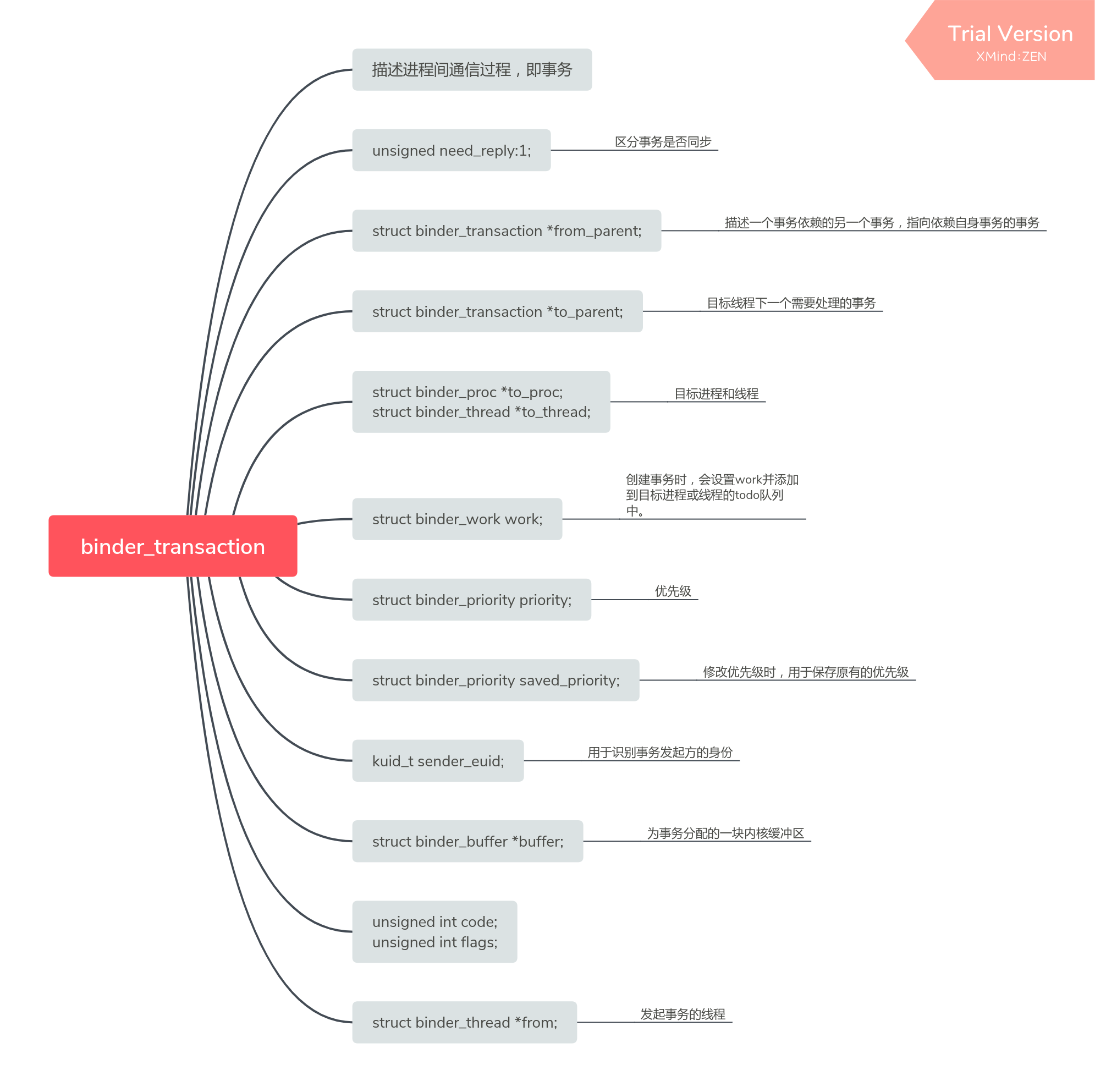

2.5 `binder_transaction`

大图链接 binder_transaction

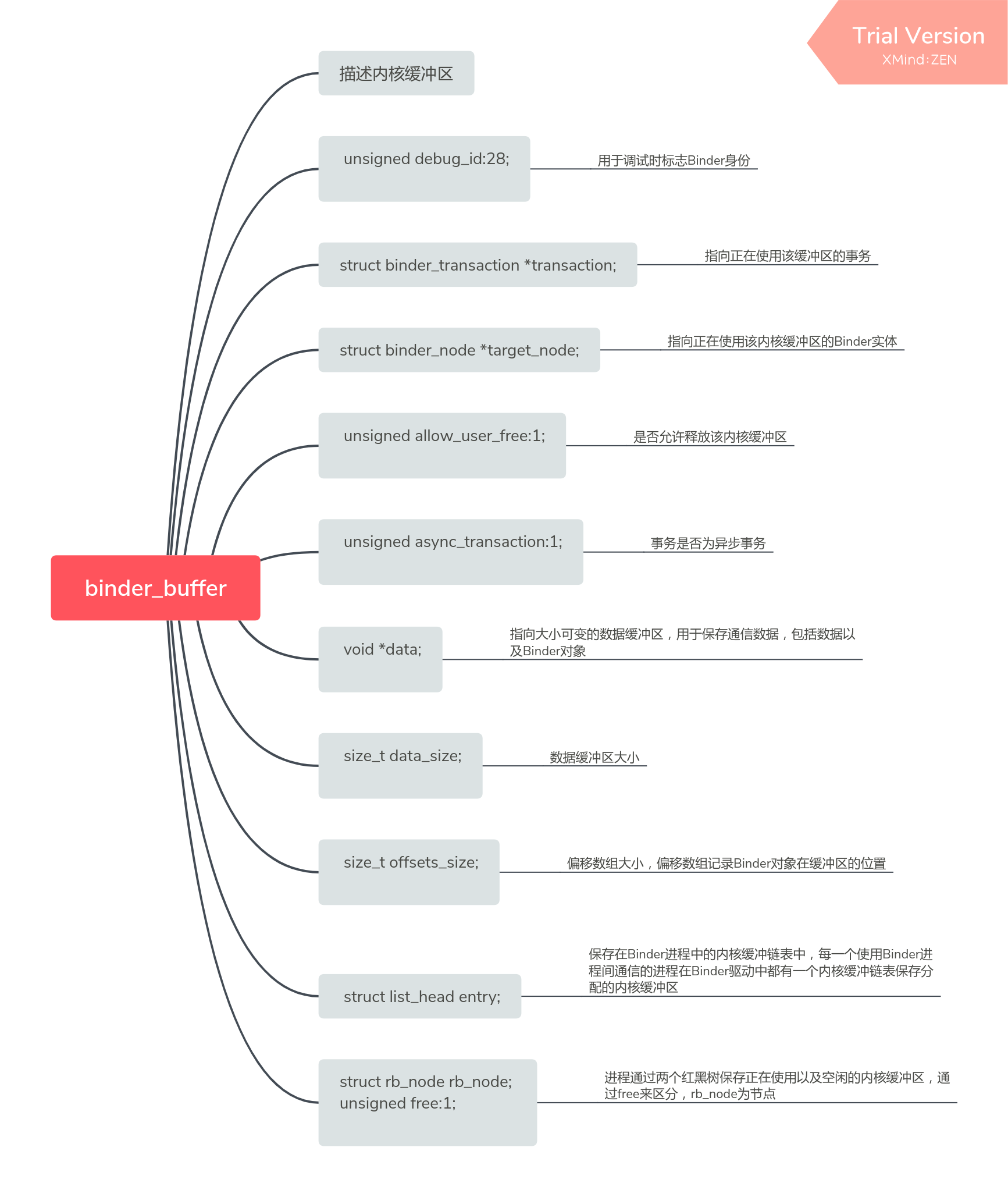

2.6 `binder_buffer`

大图链接 binder_buffer

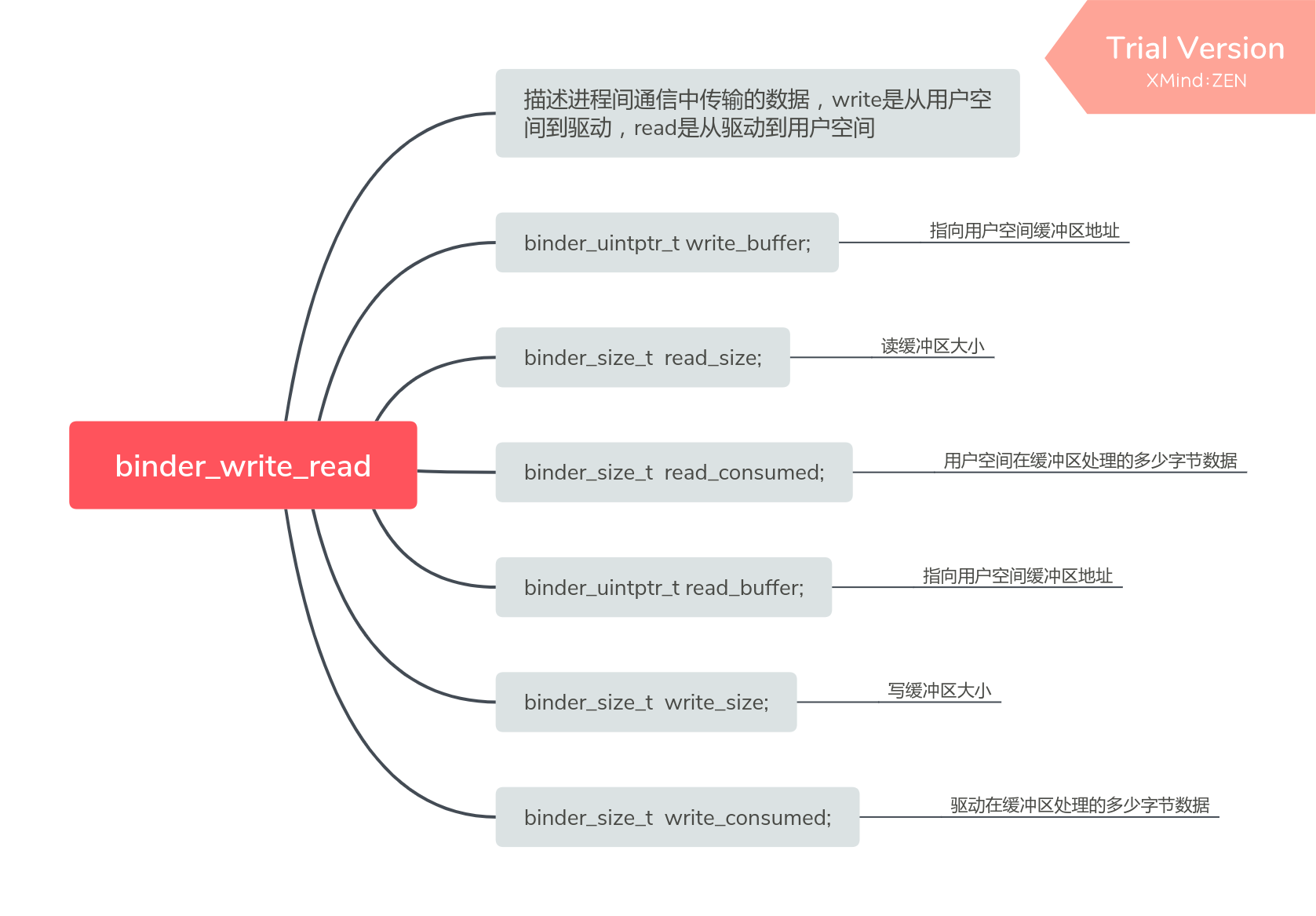

2.7 `binder_write_read`

大图链接 binder_write_read

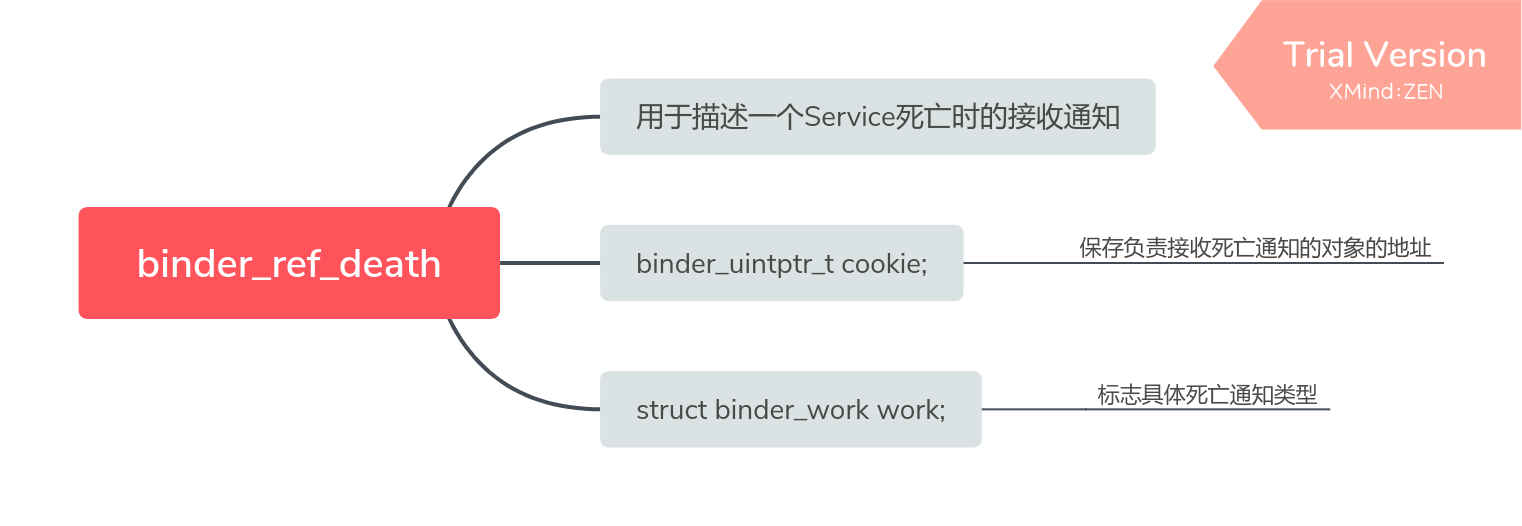

2.8 `binder_ref_death`

大图链接 binder_ref_death

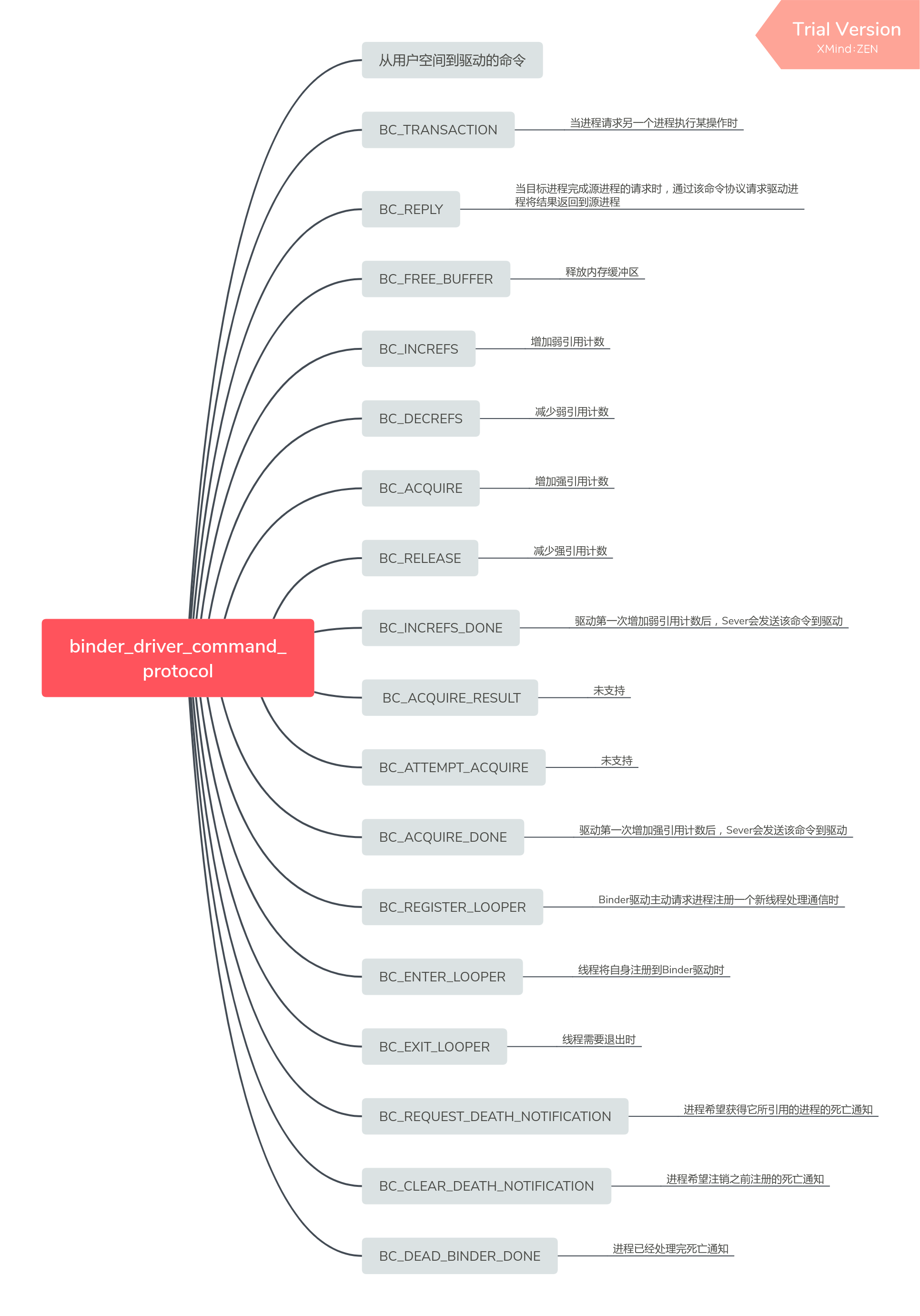

2.9 `binder_driver_command_protocol`

大图链接 binder_driver_command_protocol

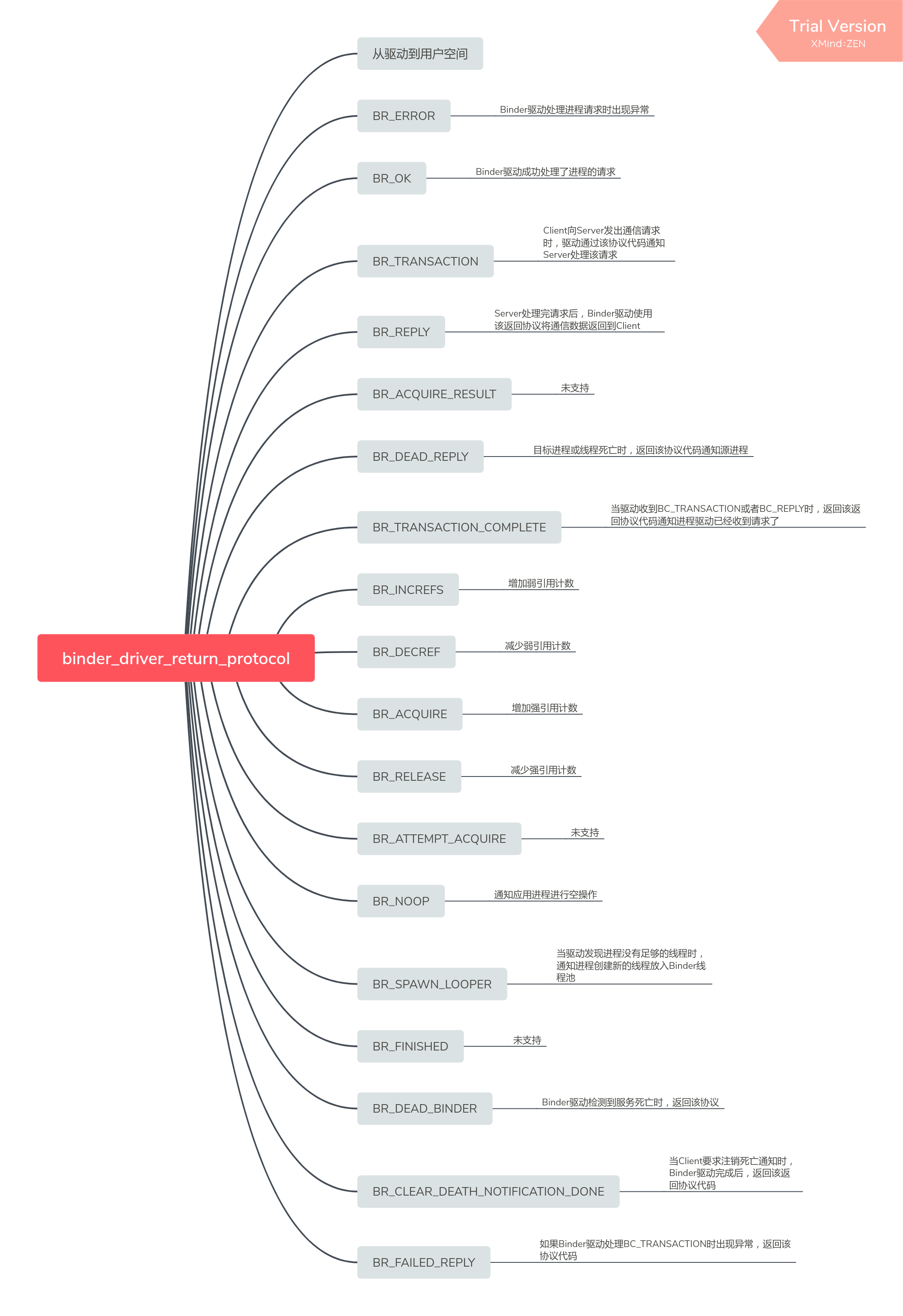

2.10 `binder_driver_return_protocol`

大图链接 binder_driver_return_protocol

2.11 `binder_ptr_cookie`

大图链接 binder_ptr_cookie

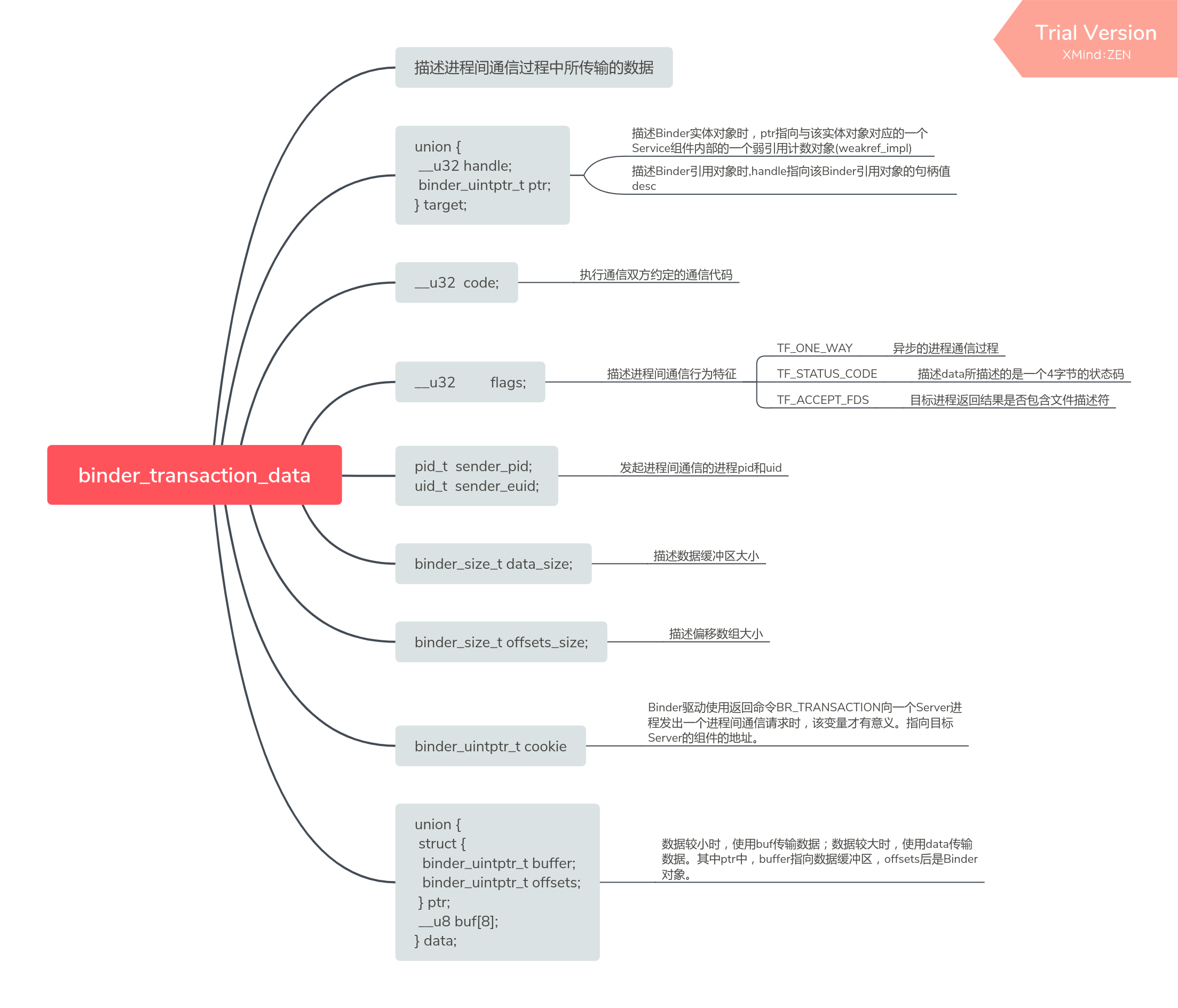

2.12 `binder_transaction_data`

大图链接 binder_transaction_data

2.13 `flat_binder_object`

大图链接 flat_binder_object
